1、總體介紹
滑環引電器作為一種旋轉件的應力、溫度、振動、扭矩等物理參數測量與狀態監控的信號傳輸裝置。本公司滑環引電器產品主要專注于高速應用領域，特別是航空、航天、軍工等領域的產品開發與測試試驗，產品具有高可靠性、高測試精度、使用簡便等優點;替代進口產品、實現具有自主知識產權的研發、生產、試驗與產品銷售應用，目前在國內的航空發動機與高速齒輪傳動領域擁有豐富的應用經驗。
2. 應用介紹
高速滑環主要應用于航天發動機、航空引擎、能源與工業燃?xì)廨啓C(jī)、高速傳動設備等的開發與試驗測試，主要包括傳感器型號傳遞(包括溫度、應力、壓力、數字信號、電信號等)和動力功率傳輸(動力電流、電壓)。目前的主要應用場合包括：
- 發動機輪盤/葉片/轉子-動應力測試;
- 發動機輪盤/葉片/轉子-溫度測試;
- 發動機附件傳動齒輪齒根應力測試;
- 傳動件扭矩/彎矩測試;
- 轉動軸上電流傳輸;

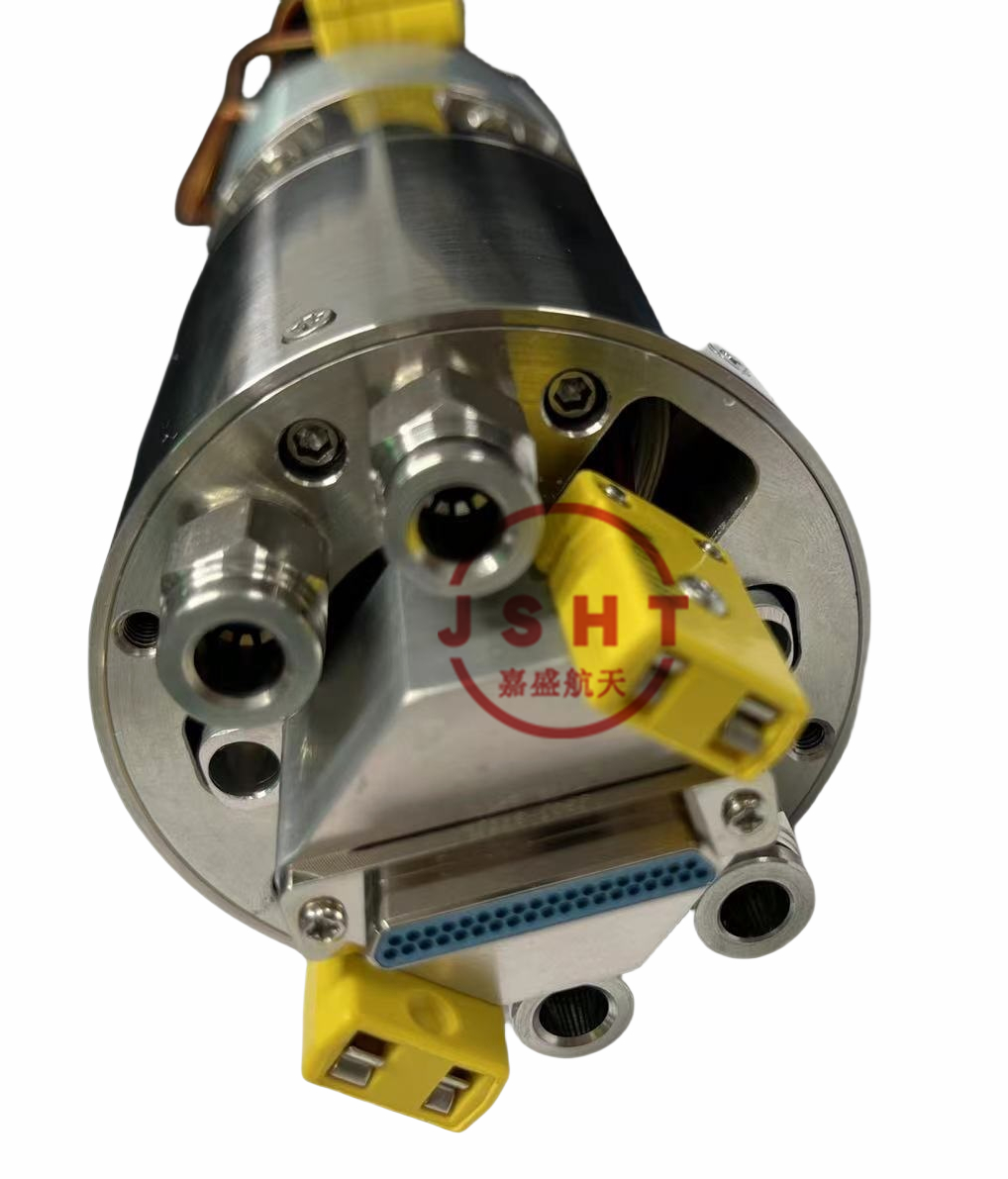

3.產品特點
高速滑環引電器的主要產品特點與性能指標：
- 模塊化設計，結構緊湊，體積為φ80×250mm;
- 安裝方便簡單，法蘭面安裝，止口定位;
- 產品性能穩定，信號傳輸精度高，電阻變化率小于10μΩ;
- 采用貴金屬材料接觸摩擦副;
- 高精度磨削加工轉子;
- 成熟的高精度精密軸承應用;
- 滑環通道數目： 10~60通道(20~48觸點);
- 最高工作轉速： 45,000 r/min;
- 使用循環壽命： ≥1億轉;
- 通道噪聲信號： 最大 250μV峰值噪聲(輸入25mA時);
- 最高環境溫度： 80℃;
- 轉子旋轉方向： 旋向可調;
- 軸承冷卻方式： 潤滑油與潤滑脂兩種方式;
- 電刷冷卻方式： 氣體冷卻與液體冷卻兩種方式。
4. 冷卻系統
滑環冷卻系統高度集成化設計，主要由油箱、泵、閥、應急裝置等組成， 外形圖如圖1所示。
系統主要參數如下:
- 運行壓力小于1Mpa.
- 運行流量小于10L/min
- 系統功率：小于500W
- 過濾精度：5μm
- 斷電應急5分鐘
- 系統壓力與溫度監控
冷卻系統三大功能：冷卻、潤滑與排污。
- 冷卻作用：帶走滑環內容高轉速產生的熱量，包括：刷絲與滑環摩擦熱、轉子高速攪空氣熱量、軸承發熱。
- 潤滑作用：潤滑高速運轉的軸承;
- 排污作用：帶走刷絲與滑環摩擦產生的微小顆粒;帶走軸承內部產生的微笑顆粒;實現滑環系統高速運轉可靠性。
6. 定制化產品與服務
針對客戶在產品開發與發展過程中的新的測試與試驗需求，航力傳動可以根據客戶需求提供定制化設計與服務，主要包括：
- 定制化高溫測試環境應用高速滑環(環境溫度大于85℃)，最大應用環境溫度達650℃;
- 大型數據采集滑環設計(滑環通道數大于24);
- 提供滑環與被試件之間連接的工裝設計與加工業務;
- 提供滑環安裝、測試與數據采集支持與服務;
- 高速滑環作為精密產品，成本高，可以根據用戶的需要開展滑環產品與配套冷卻系統的租賃業務。
